パイプシステム収納

パイプ単品・ジョイントパーツ

PARTS
パーツ

パイプシステム収納の使い勝手が向上する
便利なパーツを豊富にラインナップ

設置する間取りやご希望のプランに応じて、パイプと組み合わせるジョイントパーツを紹介します。
各ジョイントパーツには、取り付けに欠かせない六角レンチを同梱しております。
PARTS LINEUP

パーツラインナップ

パイプ単品
パイプ単品
　
詳細をみる

　
丸形ロングソケット
丸型ロングソケット
（回転止め付き）
詳細をみる

　
Ｔ字ブラケット
Ｔ字ブラケット
（回転止め付き）
詳細をみる

　
十字ブラケット
十字ブラケット
（回転止め付き）
詳細をみる

　
三方Ｌ字ブラケット
三方Ｌ字ブラケット
（回転止め付き）
詳細をみる

　
四方Ｌ字ブラケット
四方Ｌ字ブラケット
（回転止め付き）
詳細をみる

　
パイプ固定ビス
パイプ固定ビス
　
詳細をみる

　
パーツ詳細

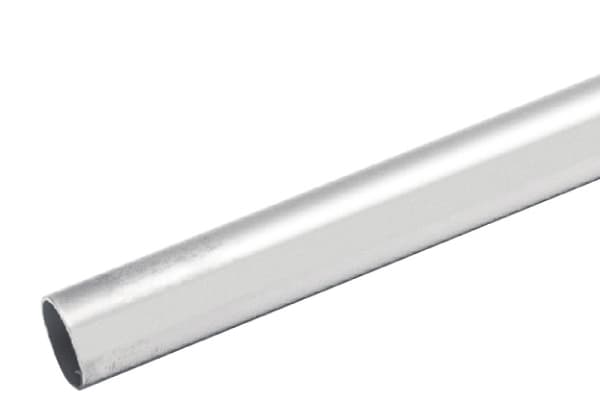

パイプ単品

プランの基本となるハンガーパイプ

パイプ単品

プランに合わせて長さ6種類のパイプをラインナップ

パイプシステム収納専用品として強度をアップ。鋼管にステンレスの被膜処理を施した光沢感のあるハンガーパイプです。パイプカッターを使用することで、必要な寸法に簡単にカットできます。

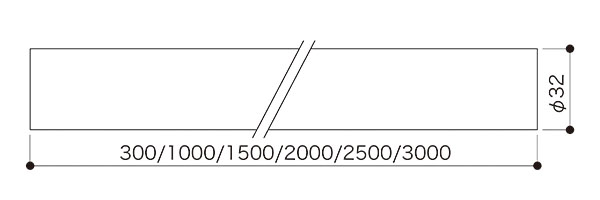

サイズ（寸法単位：mm）

径：Φ32
長さ：300/1000/1500/2000/2500/3000
製品図面を見る 製品図面

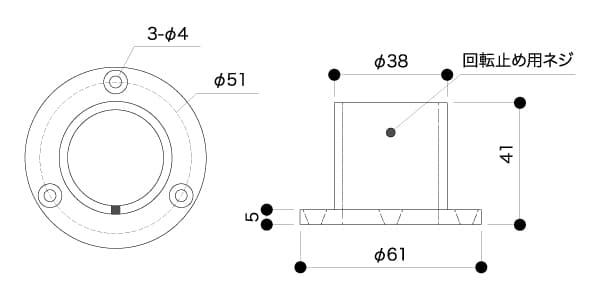

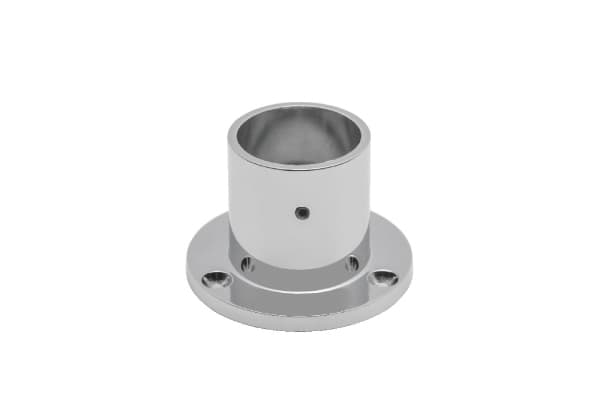

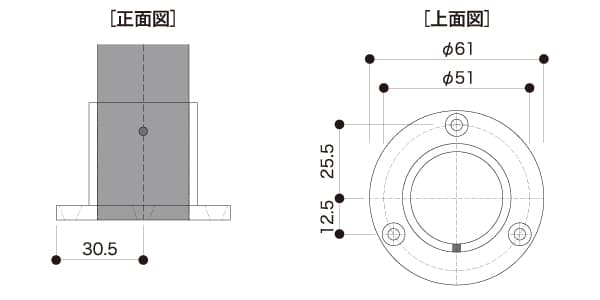

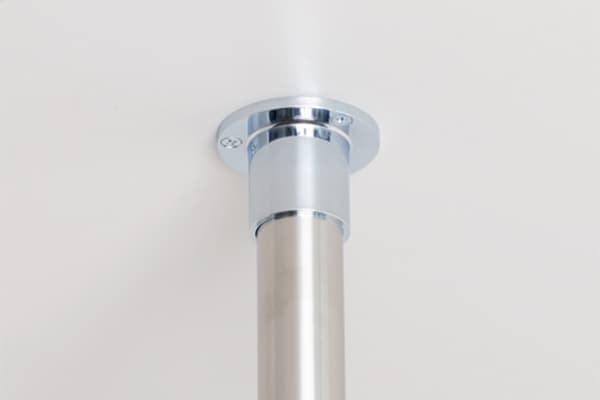

丸型ロングソケット

パイプの端部に取り付け、天井・壁・床に固定するソケット

丸形ロングソケット

回転止め機能付き

サイズ（寸法単位：mm）

径：壁/床側Φ61、パイプ側φ38
高さ：41
製品図面を見る 製品図面

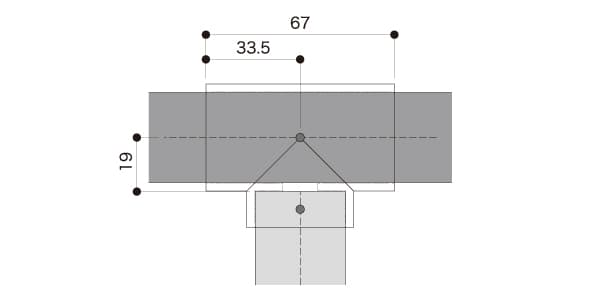

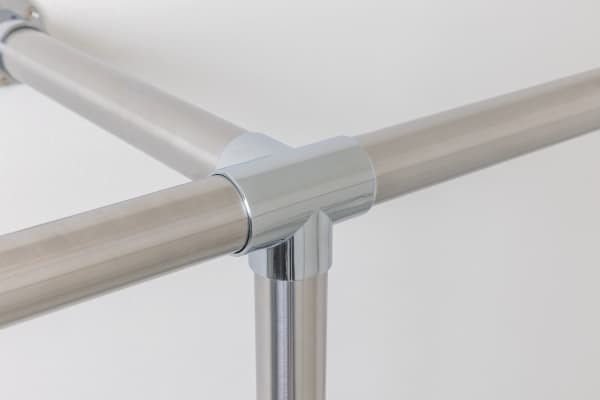

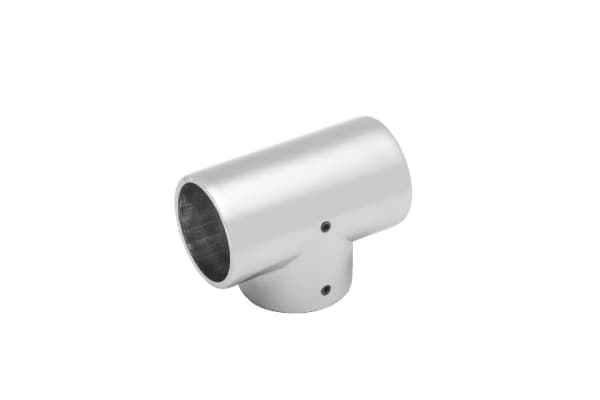

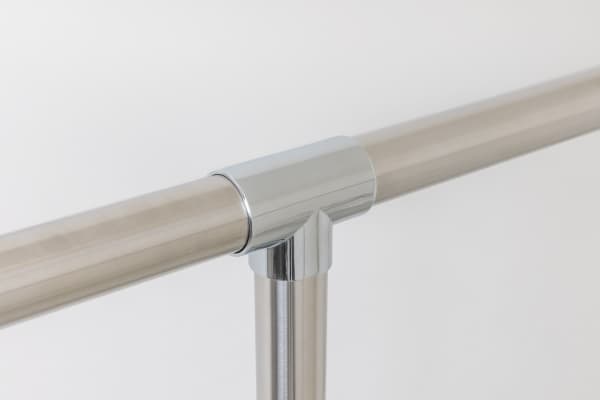

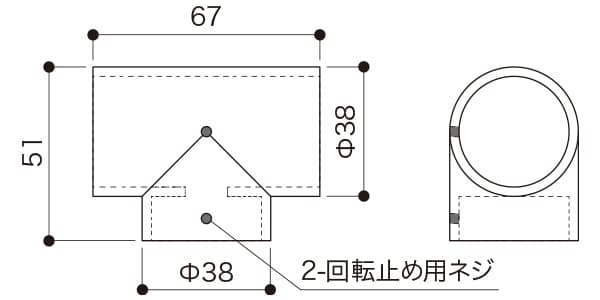

Ｔ字ブラケット

高さパイプと幅パイプをＴ字につなぐ時に使用するジョイントパーツ

Ｔ字ブラケット

回転止め機能付き

サイズ（寸法単位：mm）

径：Φ38
幅：67
高さ：51
製品図面を見る 製品図面

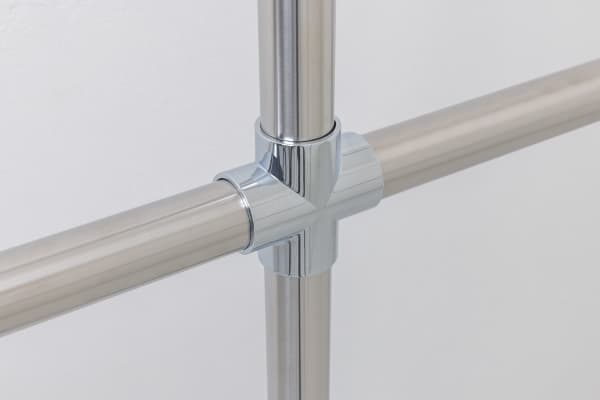

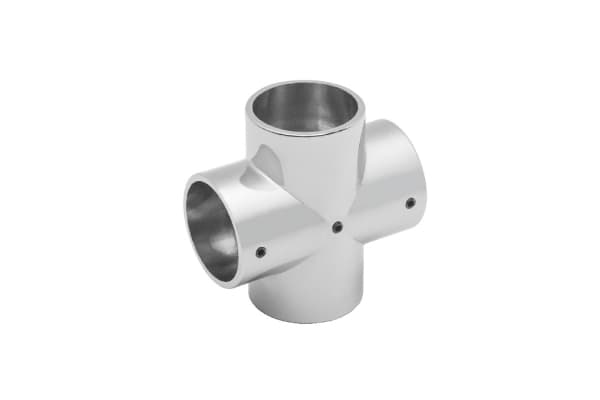

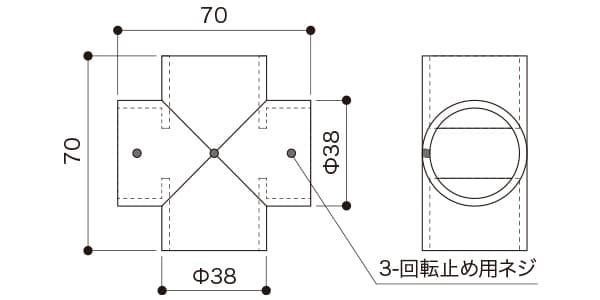

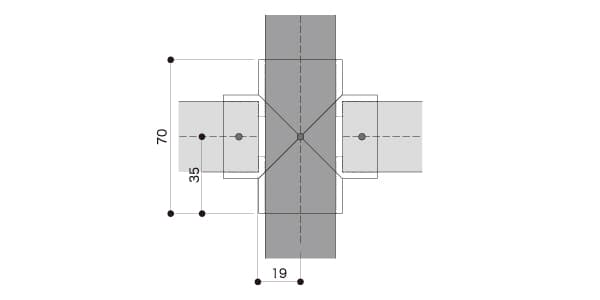

十字ブラケット

高さパイプと幅パイプを十字につなぐ時に使用するジョイントパーツ

十字ブラケット

回転止め機能付き

サイズ（寸法単位：mm）

径：Φ38
幅：70
高さ：70
製品図面を見る 製品図面

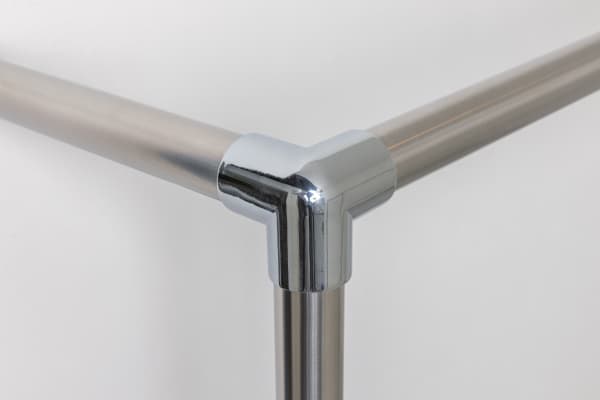

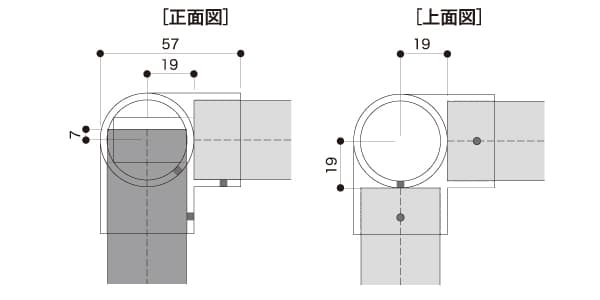

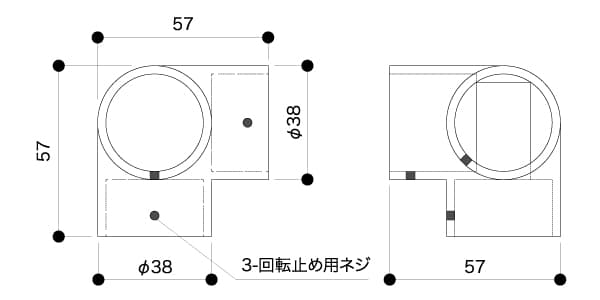

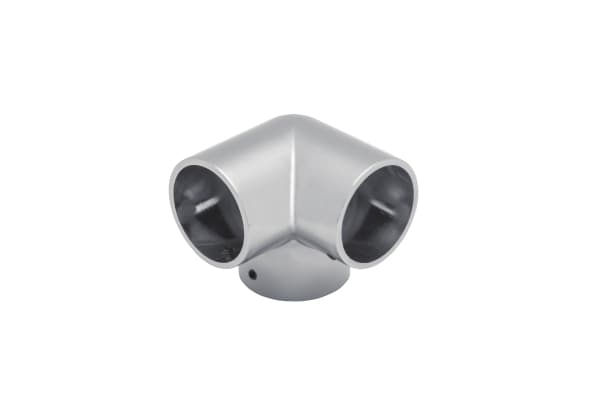

三方Ｌ字ブラケット

高さ・幅・奥行の三方をつなぐ時に使用するジョイントパーツ

三方Ｌ字ブラケット

回転止め機能付き

サイズ（寸法単位：mm）

径：Φ38
幅：57
高さ：57
製品図面を見る 製品図面

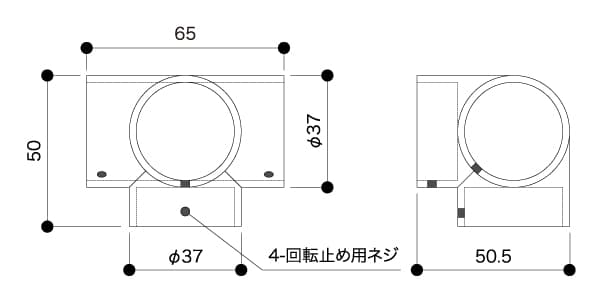

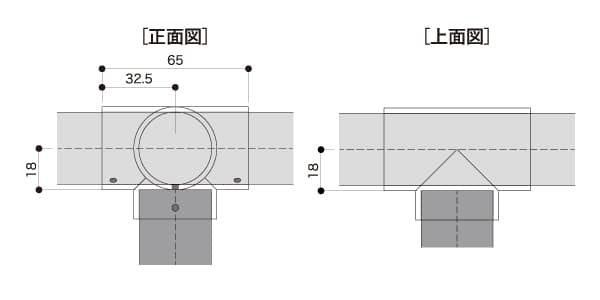

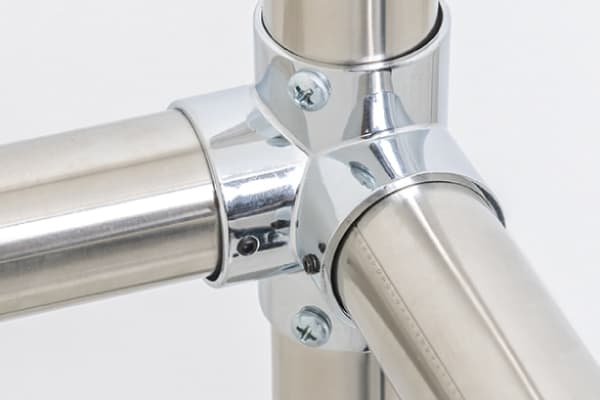

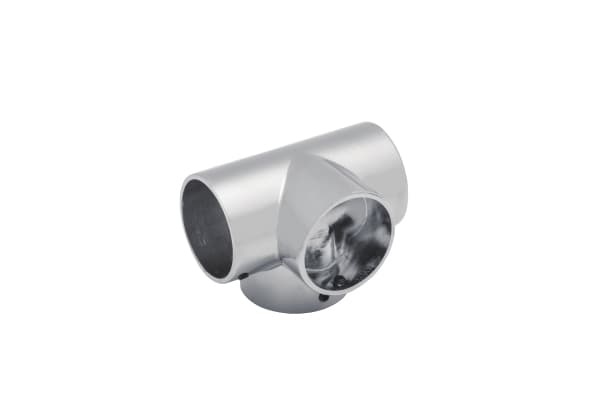

四方Ｌ字ブラケット

高さ・幅（左右）・奥行の四方をつなぐ時に使用するジョイントパーツ

四方Ｌ字ブラケット

回転止め機能付き

サイズ（寸法単位：mm）

径：Φ37
幅：65
高さ：50
製品図面を見る 製品図面

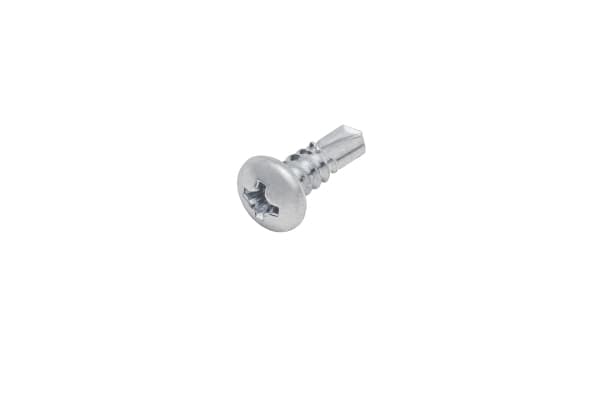

パイプ固定ビス

パイプ単品を縦方向に貫通させる場合に使用

パイプ固定ビス

ドリル形状の固定ビス

サイズ（寸法単位：mm）

長さ：13
