SPEC
スペック
アームハング棚柱SSの「仕様表」「耐荷重の目安値」や各パーツの「性能」をご紹介します。
基本情報(寸法単位：mm)
アームハング棚柱SS
| 固定方法 | 背壁固定 |
|---|---|
| 棚柱： 高さ | 2本入/3本入 600/1200/1820 |
| 棚受：奥行 |
2本入 150/200/250/300/400/450 3本入 150/200/300/400/450 |
| 棚柱・棚受：カラー | SSシルバー/SSホワイト/SSブラック |
| パーツ |
棚柱/棚柱下地カバー材/棚柱エンド/棚受/ハンガーパイプ/スリムパイプ フリーカットスリムパイプ/ブーツハンガー/有孔パネル/パネルブラケット |
有孔パネル
| 厚さ | 5.5 |
| 幅 | 887 |
| 高さ | 298/450/602 |
| カラー | シェルホワイト/ブライトウォールナット/アッシュウォールナット/ダークグレー |
| 穴径 | Φ６ |
| ピッチ | 25 |
パネルブラケット
| カラー | SSシルバー |
デスク天板
| 厚さ | 20 |
| 奥行 | 495 |
| 幅 | 630/810 |
| カラー | シェルホワイト/ホワイトオバンコール/ベージュオーク/ブラウンウォールナット/ダークウォールナット/ブラックウォールナット |
デスク脚
| 長さ | 700 |
| カラー | SSシルバー/SSホワイト/SSブラック |
網棚
| 厚さ | 18.5 |
| 奥行 | 290/440 |
| 幅 | 450/600/800 |
| カラー | シルバー |
網棚用連結金具
| カラー | シルバー |
仕様表
| パーツ | 仕様 |
|---|---|
| 棚柱 |
材質：スチール ビス：ステンレス |
| 棚柱下地カバー材 | 材質：樹脂 |
| 棚柱エンド |
材質：ABS樹脂 ビス：ステンレス |
| 棚受（木質棚板用） |
材質：スチール ビス：ステンレス |
| 棚受（樹脂棚板用） | 材質：スチール |
| ハンガーパイプ（Φ25） |
材質：スチール パイプエンド：スチール |
| スリムパイプ（Φ16） |
材質：スチール 固定ネジ：ステンレス |
| フリーカットスリムパイプ（Φ16） |
材質：スチール 固定ネジ：ステンレス 打ち込みナット：アルミ |
| ブーツハンガー | 材質：樹脂 |
| 有孔パネル |
基材＝MDF 表面＝パネル表面：特殊硬化コート紙（EBコート仕様） パネル裏面：防湿シート |
| パネルブラケット | 材質：スチール |
| デスク天板 |
基材＝ゴム集成材 塗装＝ウレタン塗装 |
| デスク脚 |
材質：スチール アジャスター：樹脂 ビス：ステンレス |
| 網棚 | 材質＝ステンレス |
| 網棚用連結金具 |
材質：ステンレス 固定ネジ：ステンレス |
耐荷重の目安値
数値は目安値であり、品質保証値ではありません。
| 全体荷重 | 条件 | |
|---|---|---|
| 中間棚受を使用しない場合 | 中間棚受を使用する場合 | |
| 150kg | 240kg | |
■木質棚板（グレインランバー・アートランバー・スタイラルランバー）を使用する場合
中間棚受を使用しない場合(寸法単位：mm)
| パーツ | 厚さ×幅 | 15×900 | 20×1400 | 27×1400 | |
|---|---|---|---|---|---|
| 木質棚板 | 奥行 | 150 | 10kg | 10kg | 15kg |
| 200 | 10kg | 10kg | 20kg | ||
| 250 | 10kg | 10kg | 20kg | ||
| 300 | 10kg | 10kg | 25kg | ||
| 400 | 10kg | 15kg | 30kg | ||
| 450 | 15kg | 20kg | 30kg | ||
| ハンガーパイプ | Φ25×1220 | 25kg | |||
中間棚受を使用する場合(寸法単位：mm)
| パーツ | 厚さ×幅 | 15×1810 | 20×1810 | 27×1810 | |
|---|---|---|---|---|---|
| 木質棚板 | 奥行 | 150 | 5kg | 15kg | 25kg |
| 200 | 5kg | 20kg | 40kg | ||
| 250 | 5kg | 20kg | 40kg | ||
| 300 | 5kg | 25kg | 40kg | ||
| 400 | 10kg | 30kg | 40kg | ||
| 450 | 10kg | 35kg | 40kg | ||
■エントランスプランとして樹脂棚板と木質棚板（グレインランバー・アートランバー・スタイラルランバー）を組み合わせて使用する場合(寸法単位：mm)
| パーツ | 厚さ | 奥行 | 幅 | 耐荷重の目安値 |
|---|---|---|---|---|
| 樹脂棚板 | 12 | 240/290 | 898 | 5kg |
| 木質棚板 | 20 | 250/300 | 900 | 20kg |
| スリムパイプ | Φ16 | - | 893 | 10kg |
■有孔パネルを使用する場合
| 条件 | 耐荷重の目安値 |
|---|---|
| 300㎜×300㎜あたり | 3kg |
吊り下げるものの重量は、市販フックの耐荷重を守るとともに、300mm×300mm内に3kg以下にしてください｡
例：887×602の場合
18kg／枚
■デスク天板を使用する場合
| 間口 | 耐荷重の目安値 |
|---|---|
| 630/810 | 100kg |
■網棚を使用する場合
| 間口 | 耐荷重の目安値 |
|---|---|
| 450/600/800 | 20kg |
棚柱施工寸法
空気環境対策
F☆☆☆☆
| 部材 | 有孔パネル |
|---|---|
| 材料名 | ＭＤＦ、接着剤 |
| 表示区分 | F☆☆☆☆ |
| 自主表示登録番号※ | K-003108 |
| 部材 | デスク天板 |
|---|---|
| 材料名 | 塗装集成材 |
| 表示区分 | F☆☆☆☆ |
| 自主表示登録番号※ | K-002751 |
※（一社）日本建材・住宅設備産業協会にて登録。本登録は全て材料に関する登録です。
性能

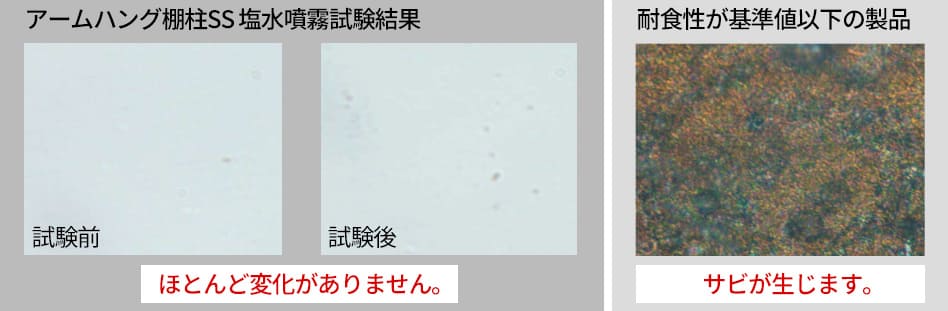

サビに強い安心仕様の棚柱・棚受・ハンガーパイプ。汚れた靴を置いたり、水洗いした樹脂棚板を設置したり、湿気がこもりやすいエントランスや洗面空間に合わせて、棚柱・棚受・パイプにサビにくい塗装を施しています。
梱包形態

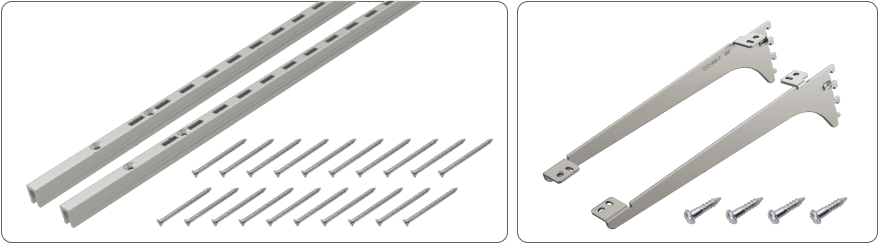

収納パーツの拾い出しや発注がスピーディー。パーツの取り付けに必要なビスなどの金具類は、必要な数量をすべて揃え、パーツの中に同梱しています。部品の拾い出しをする必要がないため、発注・受入業務の軽減につながります。
棚柱2本入の場合、ビス20本を同梱。棚受（木質棚板用）2本入の場合、ビス4本を同梱。
